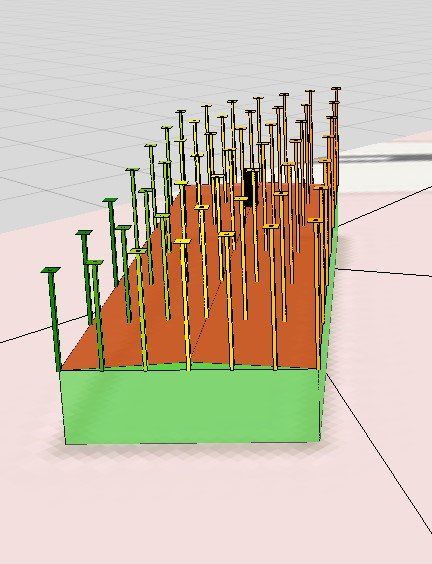

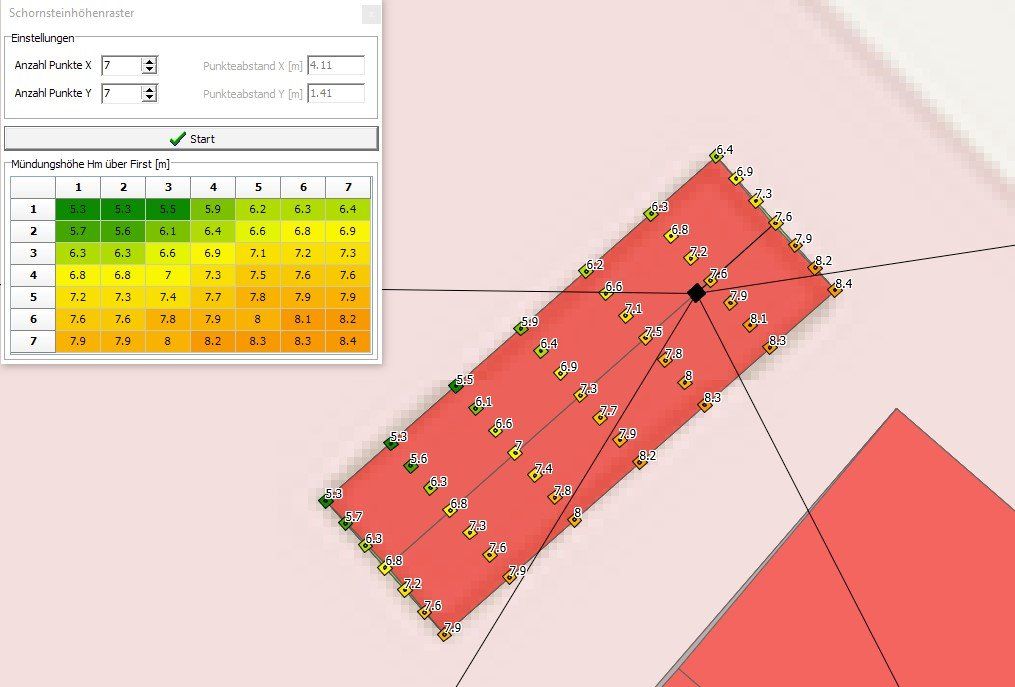

Berechnung der Schornsteinhöhe nach VDI 3781 Blatt 4

Wie hoch muss ein Schornstein im Bestand mindestens sein?

Die Höhe eines Schornsteins über First ist von drei Faktoren abhängig:

1. Funktionsfähigkeit

Für die Funktionsfähigkeit gibt es keine festen Werte. Sie sind mittels einer Schornsteinquerschnittsberechnung nach DIN EN 13384 zu berechnen. Siehe „Schornsteinquerschnitt“

2. Immissionsschutzrecht

Nach 1. BImSchV gilt für alle festbrennstoffbetriebenen Feuerstätten, wie Kaminofen, Holz- oder Pelletofen, Pelletheizung, offener Kamin und Holzvergaser, eine Mindesthöhe für die Schornsteinmündung nach dem §19 der 1. BImSchV (Abgleitbedingungen nach 1. BImSchV) definiert.

3. Baurecht

Baurecht der Ländern

Ableitbedingungen 1.BImSchV 2021

(ab dem 01.01.2021)

Bei einer Feuerungsanlage für feste Brennstoffe, die nach dem 01.01.2022 errichtet wird, ist der Schornstein so auszuführen, dass die Austrittsöffnung des Schornsteins

1)     firstnah angeordnet ist und

2)     den First um mindestens 40 Zentimeter überragt.



Firstnah angeordnet ist die Austrittsöffnung eines Schornsteins, wenn

1)     ihr horizontaler Abstand vom First kleiner ist als ihr horizontaler Abstand von der Traufe und

2)     ihr vertikaler Abstand vom First größer ist als ihr horizontaler Abstand vom First.

Die Forderung, dass der Schornstein den First um 40 cm überragen muss, ist bereits bekannt aus den Landesbauordnungen der Länder und dem bisherigen § 19 der 1. BImSchV. Verändert ist nun, dass der horizontale Abstand von 2,30 m zur Dachfläche als Alternative nicht mehr ausreichend ist.

Es werden zwei konkrete Forderungen an die Schornsteinhöhe gestellt:

Firstnah angeordnet ist die Austrittsöffnung eines Schornsteins, wenn

1)     ihr horizontaler Abstand vom First kleiner ist als ihr horizontaler Abstand von der Traufe

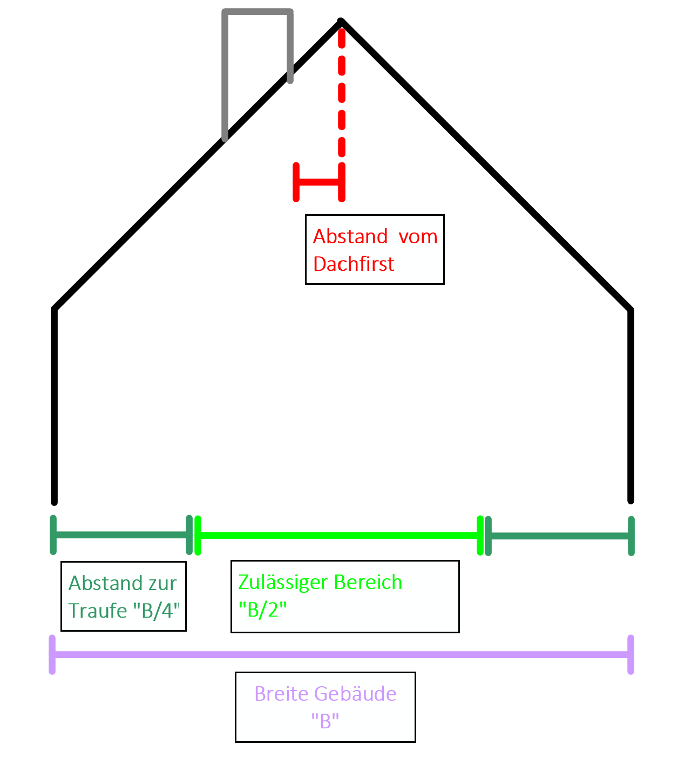

Dies bedeutet, dass der Schornstein sich immer näher am First, als an der Traufe befinden muss. Am Beispiel des Satteldaches sieht dies wie folgt aus:

Nach rechts und links ergibt sich der Bereich, indem der Schornstein liegen darf. Dieser entspricht einer halben Gebäudehälfte, also „B/4“.

Desweiteren heißt es dort:

Firstnah angeordnet ist die Austrittsöffnung eines Schornsteins, wenn ihr vertikaler Abstand vom First größer ist als ihr horizontaler Abstand vom First

Damit gilt, je größer der Abstand vom Dachfirst, desto größer der Abstand über First. Ist der Schornstein 1,5 m waagerecht vom Dachfirst entfernt, muss er auch den First 1,5 m überragen.

Eine Besonderheit sind Dächer mit einer Neigung unter 20 Grad. Hier gilt folgende Anforderung:

Bei einer Dachneigung von weniger als 20 Grad ist die Höhe und Position der Austrittsöffnung gemäß Satz 1 Nummer 2 auf einen fiktiven Dachfirst zu beziehen, dessen Höhe unter Zugrundelegung einer Dachneigung von 20 Grad zu berechnen ist.

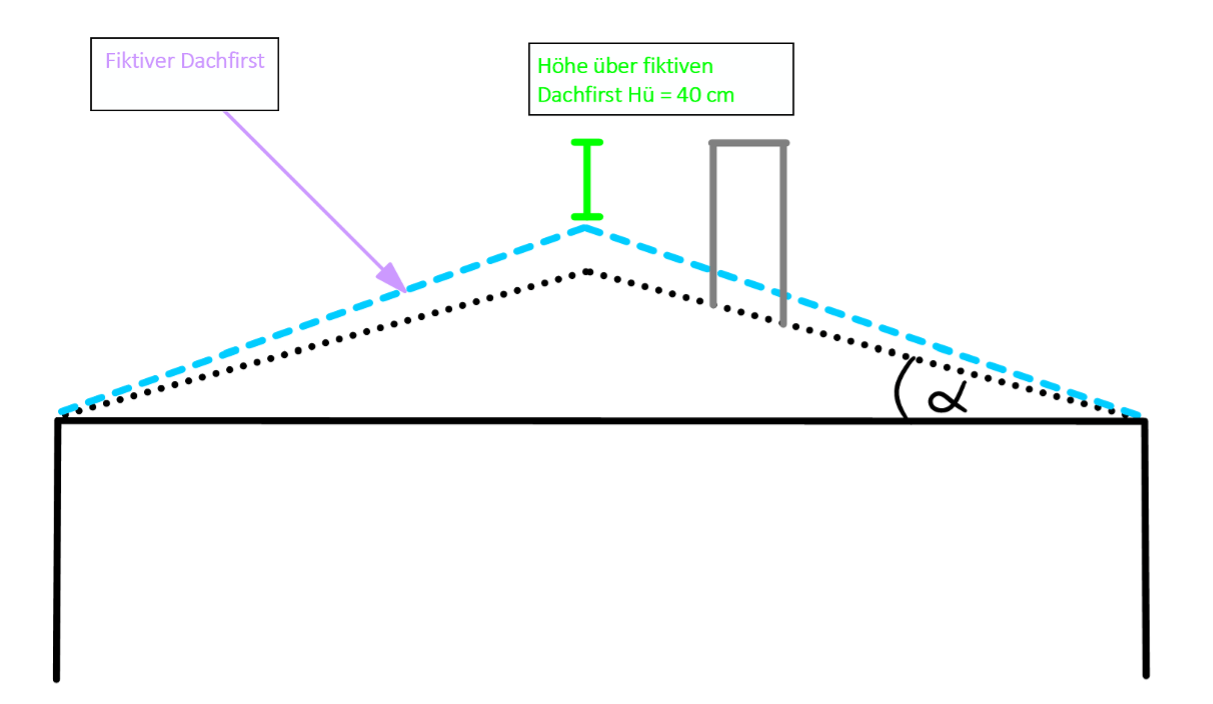

Damit ist nicht die Dachkante des real existierenden Gebäudes entscheidend, sondern die Dachkante eines fiktiven Daches mit einer Neigung von 20 Grad. Dieser fiktive Dachfirst muss dann um 40 cm überragt werden. In der Praxis sieht das dann wie folgt aus:

Diese Regelung schließt Flachdächer mit ein, wobei hier die Besonderheit besteht, dass aufgrund des fehlenden Dachfirstes die Mündung nicht firstnah angeordnet sein muss. Das bedeutet, es wird zwar eine Mindesthöhe 40 cm über dem fiktiven Dachfirst bestimmt, aber der Schornstein darf auch an der Gebäudekante angeordnet werden.

Weiterhin heißt es im § 19:

Der Schornstein ist so auszuführen, dass die Austrittsöffnung des Schornsteins bei einer Gesamtwärmeleistung der Feuerungsanlage

1.     bis 50 Kilowatt in einem Umkreis von 15 Metern die Oberkanten der Lüftungsöffnungen, Fenster und Türen um mindestens 1 Meter überragt,

2.     von mehr als 50 bis 100 Kilowatt in einem Umkreis von 17 Metern die Oberkanten der Lüftungsöffnungen, Fenster und Türen um mindestens 2 Meter überragt,

3.     von mehr als 100 bis 150 Kilowatt in einem Umkreis von 19 Metern die Oberkanten der Lüftungsöffnungen, Fenster und Türen um mindestens 3 Meter überragt,

4.     von mehr als 150 bis 200 Kilowatt in einem Umkreis von 21 Metern die Oberkanten der Lüftungsöffnungen, Fenster und Türen um mindestens 3 Meter überragt oder



5.     von mehr als 200 Kilowatt die Oberkanten der Lüftungsöffnungen, Fenster und Türen in demjenigen Umkreis um diejenigen Mindesthöhen überragt, die in Tabelle 3 auf Seite 32 der Richtlinie VDI 3781 Blatt 4 (Ausgabe Juli 2017) vorgegeben sind.

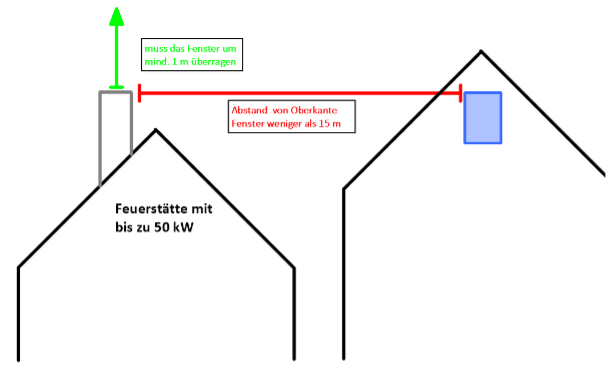

Am Beispiel eines Kaminofens (< 50 kW) sieht diese Forderung wie folgt aus:

Bei höheren Leistungen gelten die Punkte 2. bis 6. analog zur obigen Skizze.

Allerdings wird auch hier eine alternative Möglichkeit mit der VDI 3781 geschaffen:

Können mit der Ausführung des Schornsteins nach den Sätzen 1 bis 5 schädliche Umwelteinwirkungen nicht verhindert werden, muss der Schornstein gemäß der Richtlinie VDI 3781 Blatt 4 (Ausgabe Juli 2017) unter Berücksichtigung der vorgelagerten Bebauung und der Hanglage ausgeführt werden.

Wie hoch muss ein Schornstein im Bestand mindestens sein?

Errichtung oder Erstinbetriebnahme einer neuen Abgasanlage ab dem 01.01.2022

Im §19 der 1 BImSchV  heißt es:

Bei der Errichtung von Feuerungsanlagen für feste Brennstoffe in einem Gebäude, das vor dem 01.01.02021 errichtet wurde oder für das vor dem 01.01.2021 eine Baugenehmigung erteilt worden ist, ist Absatz 2 anzuwenden, wenn die Anforderungen der Sätze 1 bis 6 im Einzelfall unverhältnismäßig sind.

Damit wird der Tatsache Rechnung getragen, dass sich die Architektur eines bestehenden Gebäudes nicht nachträglich verändern lässt. Wichtig ist hierbei das Merkmal der Unverhältnismäßigkeit. Die Unverhältnismäßigkeit ist für den Fall der Feuerungsanlage nicht durch Gerichtsurteile ausreichend definiert.

Austausch einer Feuerstätte ab dem 01.01.2022

Mit dem nachfolgenden Satz wird für bestehende Abgasanlagen geregelt, dass bei einer wesentlichen Änderung einer bestehenden Feuerungsanlage, z.B. Austausch einer Ölheizung gegen eine Pelletsheizung, andere Anforderungen gelten:

Satz 1 gilt für den Austausch der Feuerstätte entsprechend. Die Übergangsvorschriften der §§ 25 und 26 bleiben unberührt. Die Anforderungen des Satzes 1 gelten entsprechend, wenn eine Feuerungsanlage für flüssige oder gasförmige Brennstoffe, die vor dem 01.01.2022 errichtet und in Betrieb genommen wurde und ab dem 01.01.2022 durch eine Feuerungsanlage für feste Brennstoffe ersetzt wird.“

Maßgeblich hierfür ist die Tatsache, dass es sich um den Austausch einer schon bestehenden und in Betrieb genommenen Feuerstätte handelt.

Ob nun bei Unverhältnismäßigkeit bei Neuerrichtung oder Kesseltausch im Bestand, gilt die nachfolgende Regelung. Sie ist deckungsgleich mit den Anforderungen der bisherigen 1. BimSchV (22.03.2010 bis 31.12.2021).

§ 19 Ableitbedingungen für Abgase

Die Austrittsöffnung von Schornsteinen bei Feuerungsanlagen für feste Brennstoffe, die ab dem 22. März 2010 errichtet oder wesentlich geändert werden, müssen

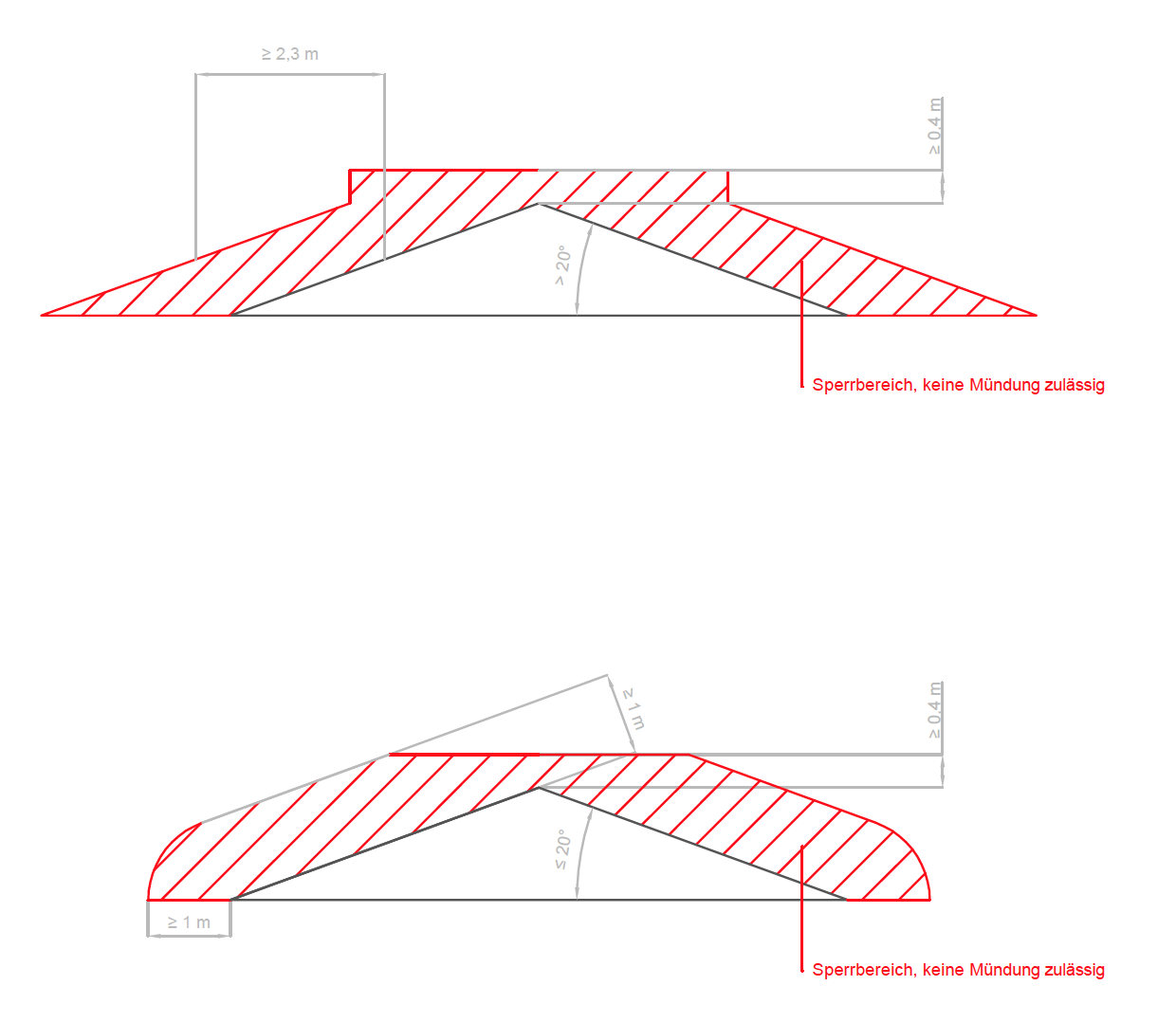

1. bei Dachneigungen

a) bis einschließlich 20 Grad den First um mindestens 40 Zentimeter überragen oder von der Dachfläche mindestens 1 Meter entfernt sein

b) von mehr als 20 Grad den First um mindestens 40 Zentimeter überragen oder einen horizontalen Abstand von der Dachfläche von mindestens 2 Meter und 30 Zentimeter haben.

So wie folgender Regelung:

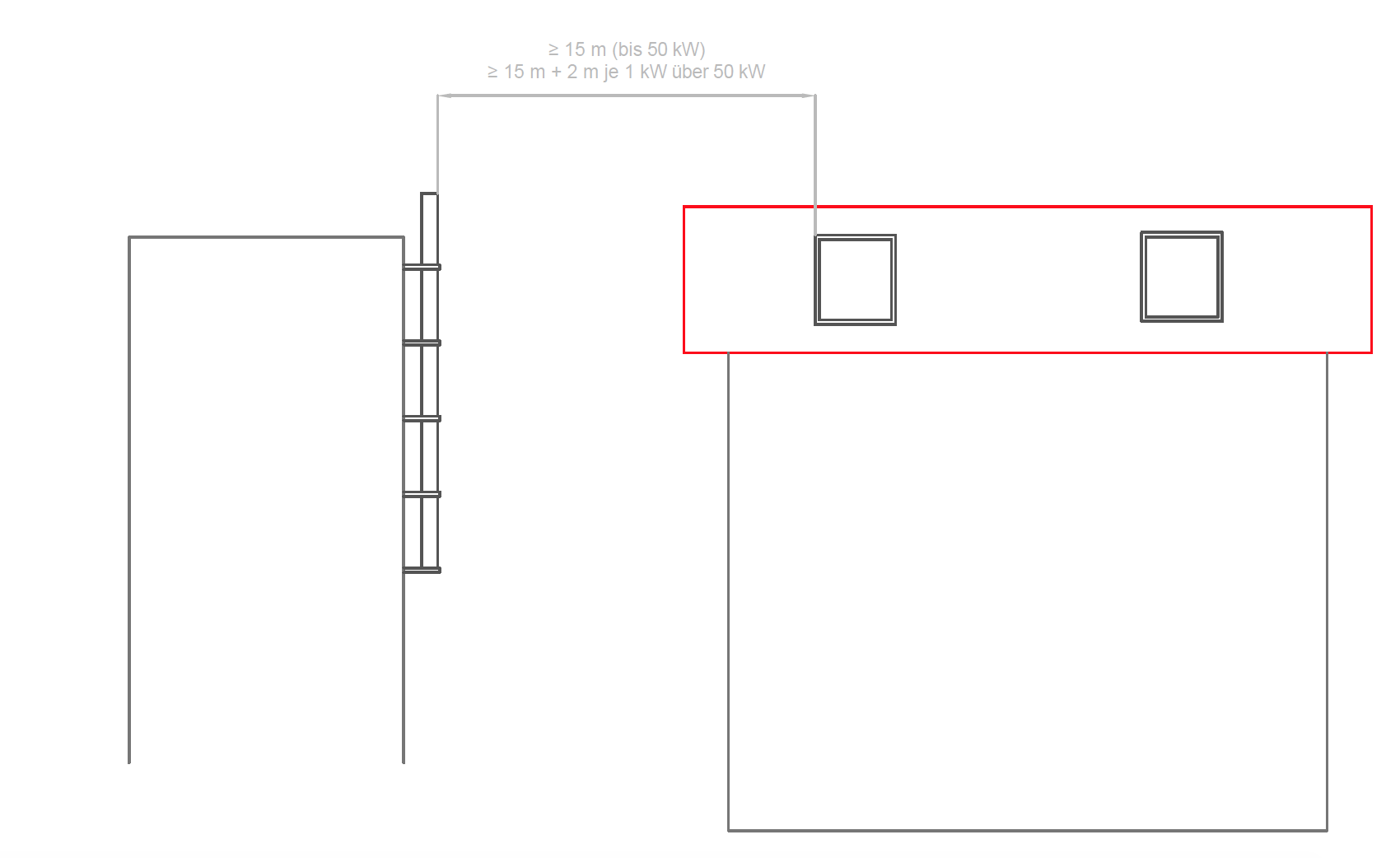

2. bei Feuerungsanlagen mit einer Gesamtwärmeleistung bis 50 Kilowatt in einem Umkreis von 15 Metern die Oberkanten von Lüftungsöffnungen, Fenstern oder Türen um mindestens 1 Meter überragen; der Umkreis vergrößert sich um 2 Meter je weitere angefangene 50 Kilowatt bis auf höchstens 40 Meter.
